Zur Vermeidung hydraulischer Überlastungen von Kanalsystemen und den angeschlossenen klärtechnischen Einrichtungen müssen Regenrückhaltesysteme geschaffen werden. Diese haben die Aufgabe, das im Regenwetterfall in erheblichen Mengen abfließende Mischwasser zu puffern und gedrosselt weiterzuleiten.

Zum Schutz der nachfolgenden Einrichtungen wurden geeignete technische Lösungen gefunden, die auf sichere Weise dafür sorgen, dass konstante Abflussmengen im Ablauf eines Regenstausystems sichergestellt sind. Nur eine solche Maßnahme führt zu dem gewünschten Ergebnis, dass die Abflussmenge unabhängig von der Einstauhöhe eines Regenrückhaltesystems konstant bleibt.

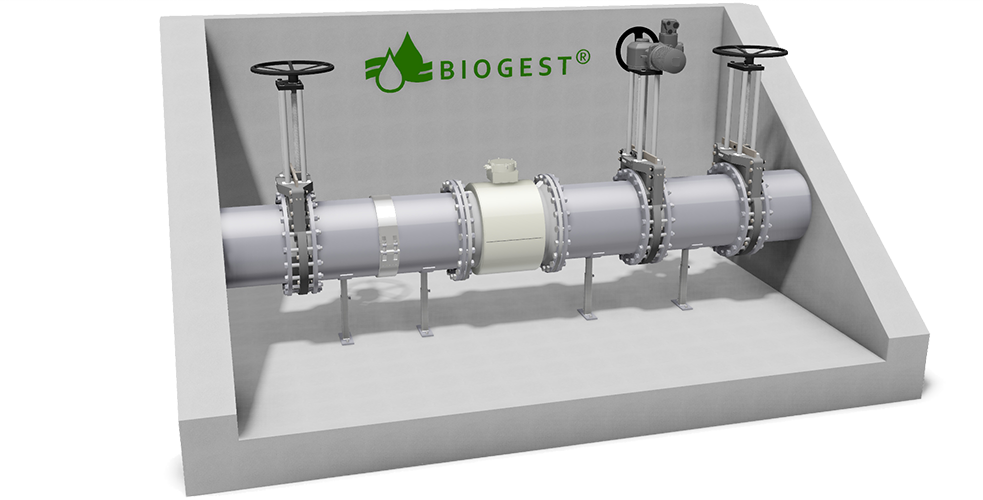

Kurze Funktionsbeschreibung

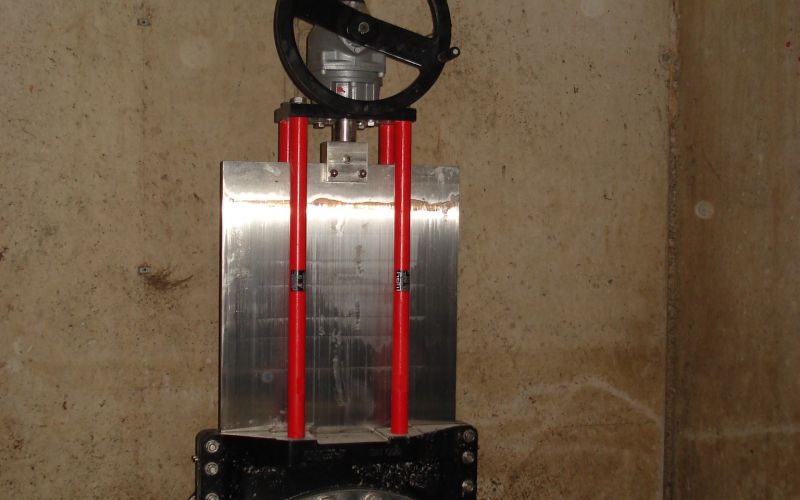

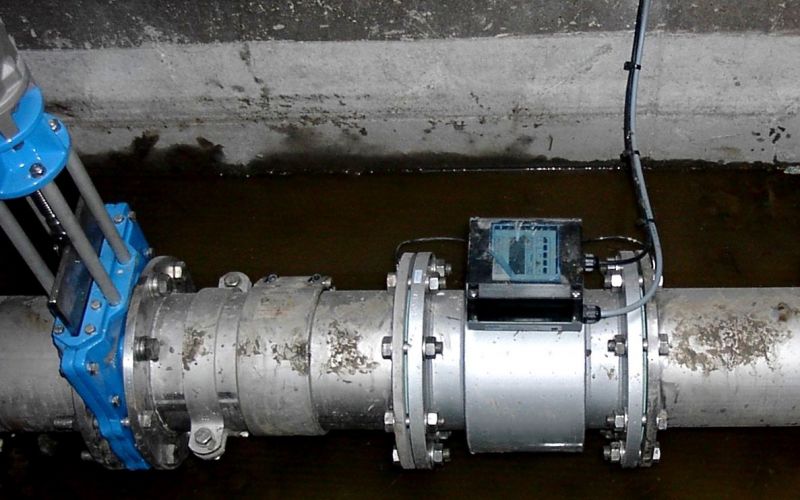

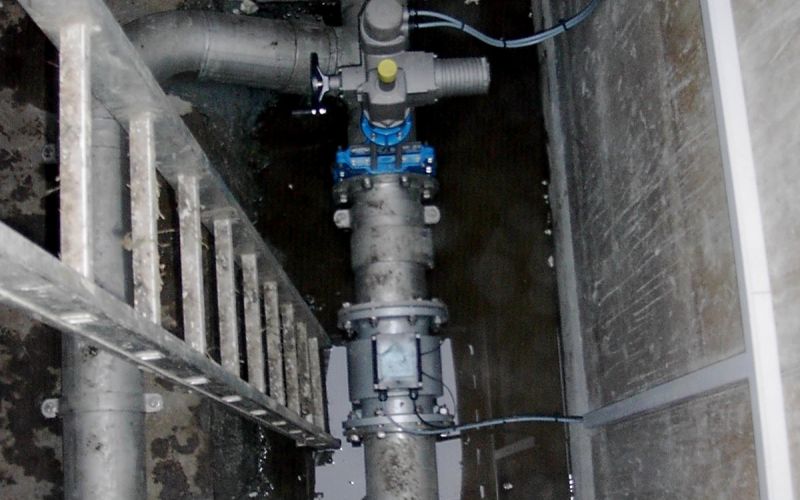

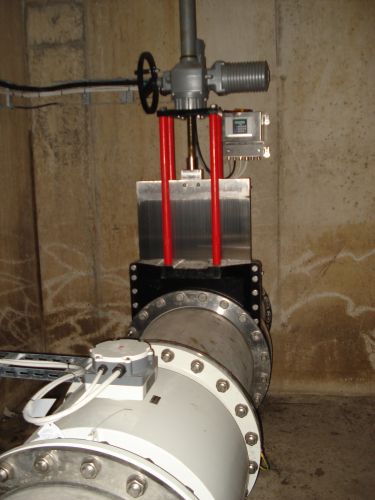

Bei Trockenwetter ist der Regelschieber vollständig geöffnet. Überschreitet der Wasserspiegel bei Regenwetter eine bestimmte Höhe wird die Regelung aktiviert. Der elektrische Antrieb wird angesteuert und schließt den Regelschieber solange, bis die abfließende Wassermenge der Sollwertvorgabe entspricht. Der elektronische Regler vergleicht ständig die Abflussmenge mit dem eingestellten Sollwert.

Der Regelvorgang wird solange fortgesetzt, bis der Einstau im Rückhalteraum abgebaut wurde und die Abflussmenge unterhalb des eingestellten Sollwertes liegt. Ist dies der Fall, wird der Regelschieber automatisch vollständig geöffnet, so dass der volle Abflussquerschnitt zur Verfügung steht. Tritt während des Regelvorgangs eine Verstopfung auf, wird hierdurch zwangsläufig die Abflussmenge reduziert. Dies wiederum führt zu einem automatischen Hochfahren der Schieberplatte – wenn erforderlich bis zur Vollöffnung des Regelschiebers. Nach dem Freispülen des Drosselquerschnitts und der damit spontan ansteigenden Durchflussmenge, fährt der Regelschieber wieder in seine Regelposition. Bei Rückstau von Unterwasser sinkt die Abflussmenge und der Regelschieber wird geöffnet, bis der Sollwert erreicht ist.

  • Messstrecke ohne Dükerung
  • Hohe Messgenauigkeit auch bei kleiner Teilfüllung
  • Stufenlose Einstellung der Sollabflussmenge
  • Fernwirkbetrieb optional
  • Selbsttätige Regeneration bei Verstopfung
  • Regelung auch bei Rückstau
  • Aktives Drosselorgan gemäß DWA A111
  • Hohe Trennschärfe, senkrechte Q/H-Kennlinie

Dimensionen

Der Regenbecken-Abflusssteuerung Typ SDS kann in den Nennweiten DN 100 bis DN 1000 für Sollabflussmengen von 2 l/s bis 2400 l/s geliefert werden. Andere Nennweiten und Abflussmengen auf Anfrage.

SDS Flyer 2017 (PDF)
