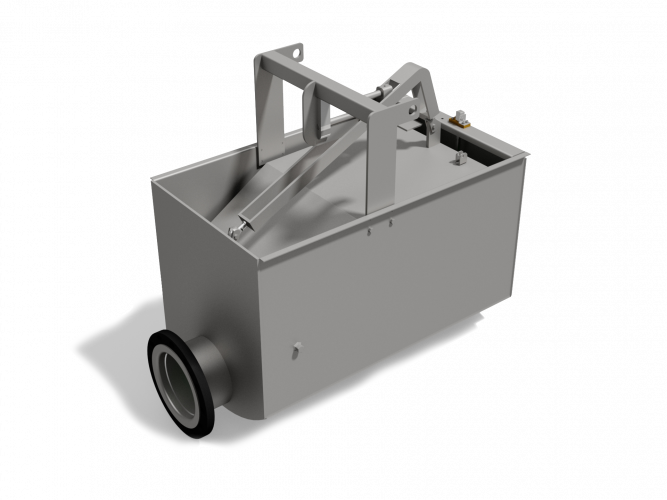

Alpheus AADurch den ALPHEUS-Abflussbegrenzer Typ AUTOMATIK (AA) wird sichergestellt, dass die angeschlossene klärtechnische Einrichtung mengenkonstant beschickt und hydraulisch nicht überlastet wird.







Kurze Funktionsbeschreibung

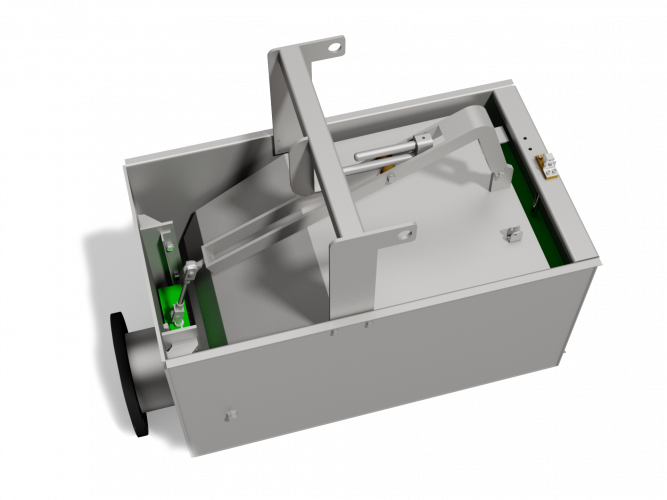

Bei Trockenwetter ist die Drossel nicht vollständig geöffnet. Bei Regenwetter wird der interne Schwimmer angehoben und damit die Steuerung aktiviert. Das Wasser steigt von unten in die Haube (Tauchglocke), so dass der Schwimmer Auftrieb erhält und sich vertikal nach oben bewegt. Die mit dem Schwimmer fest verbundene Steuerkurve bewegt die Schieberplatte über die Mechanik soweit vor die Drosselöffnung, dass die eingestellte Sollabflussmenge eingehalten wird. Der Schwimmer tastet ständig den Wasserspiegel ab und schließt oder öffnet die Schieberblende immer soweit, dass der Sollabfluss exakt eingehalten wird.

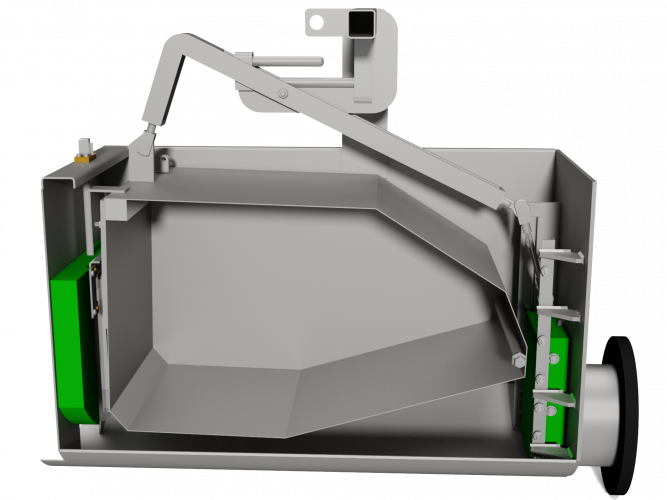

Die Haube erfüllt die Funktion einer Tauchglocke. Bei aufsteigendem Wasser wird die Luft in der Haube komprimiert und lässt das Wasser nur analog des tatsächlichen Wasserspiegels ansteigen. Diese physikalische Tatsache ermöglicht, dass der Schwimmer nicht den tatsächlichen Wasserspiegel abtasten muss und der ALPHEUS-Abflussbegrenzer mit kompakten Abmessungen hergestellt werden kann. Tritt während der Beckenentleerung vor der Drosselöffnung eine Verstopfung auf, stellt der Sensor an der Blende die fehlende Strömung fest. Das Auslösegerät schaltet um und der sich entleerende Hilfsschwimmer bekommt Auftrieb. Durch die Aufwärtsbewegung des Hilfsschwimmers wird die Drosselblende geöffnet, bis das Wasser wieder durch die Drosselöffnung strömt. Das Auslöseventil schaltet wieder zurück, der Hilfsschwimmer sinkt wieder in die Ausgangsposition und der ALPHEUS nimmt wieder seine Regelarbeit auf.

  • Selbsttätige Funktion ohne Fremdenergie
  • Selbsttätige Regeneration bei Verstopfung

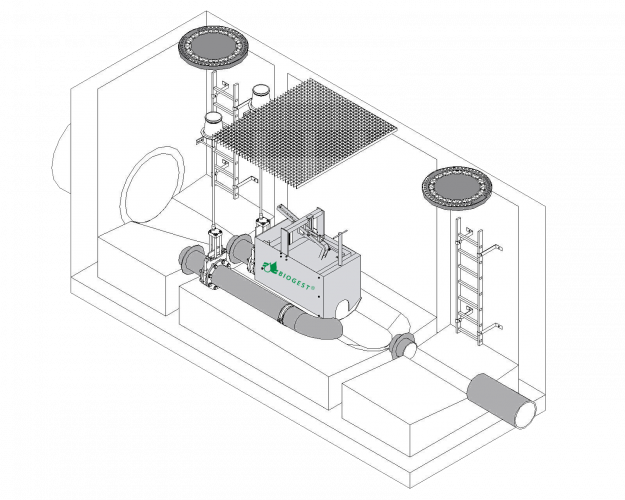

  • Kein separater Drosselschacht
  • Kostengünstige Nachrüstung
  • TÜV-geprüfte senkrechte Q/H-Kennlinie
  • Aktives Drosselorgan gemäß DWA A111
  • Hochwertige Edelstahlkonstruktion
  • Optional: Adapter für Rundschacht
  • mit integr. Notentleerung
  • mit integr. Notüberlauf
